جزئیات محصول:
پرداخت:
|
مدل: | SNR-350B | ظرفیت حفاری: | 110 متر |
---|---|---|---|
قطر سوراخ: | 75-110 میلی متر | محدوده زاویه: | 90-75 درجه |
سکته مغزی دوک: | 450 میلی متر | وزن دکل: | 500 کیلوگرم (بدون پاوریونیت) |
برجسته: | حفاری های زمین گرمایی,دکل حفاری کامیون |

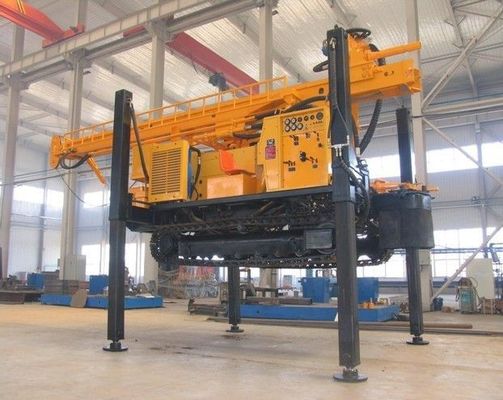

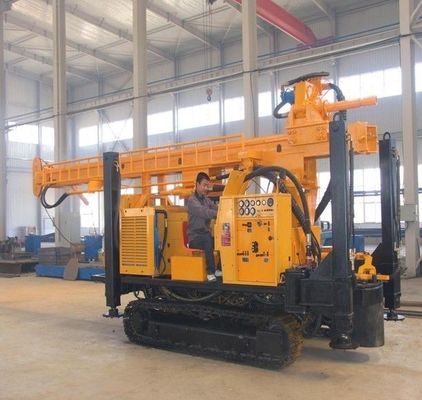

حفاری چاه آب خزنده SNR-350B حفاری با کمپرسور هوا یا پمپ گل
ویژگی های سازه ای:
1. سیستم قدرت آن سیستم هیدرولیک موتور دیزلی است.دویدن، چرخش، تغذیه، بلند کردن، ساق زدن، بالا بردن، تخلیه همگی توسط واحدهای هیدرولیک کنترل می شوند.استفاده از DTH برای حفاری سنگ، رانده و تخلیه شده توسط کمپرسور هوا.
2. اختیاری مجهز به پمپ گل برای تخلیه در حین برش یا حفاری غلتکی.
3. دستگاه کار متشکل از مکانیسم تغذیه، کالسکه (دکل)، سر چرخان با هدایت بالا، لغزنده، متمرکز کننده، دستگاه تخلیه میله، سیستم وینچ و غیره است.

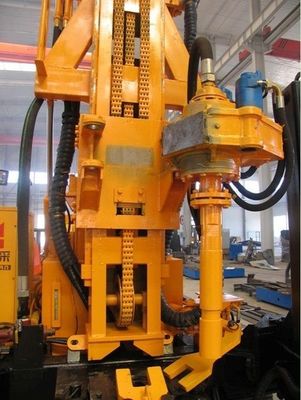

4. ماشین دوار بالا هدایت می شود می تواند به دو نوع گشتاور و سرعت چرخش با قدرت برابر، سرعت کم با گشتاور بالا و سرعت بالا با گشتاور کم برسد که توسط بلوک منیفولد هیدرولیک برای برآوردن شرایط کاری مختلف و قطر سوراخ تحقق می یابد.

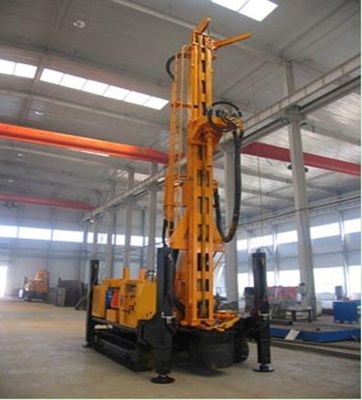

5. دکل SNR50B دکل بالاتر را با کشش طولانی تر اعمال می کند، زیرا این نتیجه می تواند از میله حفاری 4.5 متر استفاده کند، در همان زمان، همچنین می تواند وینچ بزرگتر را برای استفاده مستقیم از پوشش 6 متری مطابقت دهد.
6. سر چرخشی می تواند محور حفاری را با واژگونی، که به حفاری پوشش توسط وینچ می شود، حذف کند.
7. نوع تغذیه از نوع زنجیره ای برگ سیلندر است که قابل اعتماد و بادوام است.
8. لغزش غلتکی بادوام است.
9. فشار محور، سرعت تغذیه و سرعت چرخش قابل تنظیم است.
10. ساختار در حال اجرا نوع خزنده، به راحتی حرکت می کند.زیرشاخه خزنده و کفش مخصوص مسیر فولادی را بپذیرید.(بلوک لاستیکی اختیاری برای دویدن در جاده).استاندارد مجهز به چهار پایه بلند، می تواند به راحتی بدون جرثقیل در حین حمل و نقل برای مسافت طولانی به کامیون منتقل شود.
11. چهار پایه هیدرولیک برای تنظیم ثبات کل دستگاه در شرایط کار.
12. وینچ کمکی می تواند کالاها را در عرض 1 T بلند کند (مانند ابزارهای حفاری، قطعات یدکی و غیره) همچنین می تواند به نصب و تخلیه میله حفاری و ابزار کمک کند.علاوه بر این، همچنین می تواند وینچ بزرگتر را مطابقت دهد، نیروی بالابر به 4T می رسد، سیم سیم تا 60 متر می رسد، که می تواند به بلند کردن و مته پوشش کمک کند.
13. لغزش ثابت با دستگاه در شرایط کار برای افزایش پایداری کار است.
14. گرادیان عرضه شده و متمرکز کننده ویژه می تواند عمودی و دقت سوراخ باز را تضمین کند.
15. هنگام استفاده از مته چکشی، سیستم فشار با روغن پاش مخصوص می تواند DTH را روان کند تا عمر استفاده از DTH را افزایش دهد.
داده های SNR-350B:
مشخصات |
واحد |
SNR-350B |
حداکثر عمق حفاری |
متر |
380 |
قطر سوراخ |
میلی متر |
130-350 |
قطر سوراخ اولیه |
میلی متر |
400 |
فشار هوای کاری |
Mpa |
1.05-3.45 |
مصرف هوا |
m3/min |
16-85 |
طول میله حفاری |
متر |
4.5 |
قطر میله حفاری |
میلی متر |
89/102 |
دستگاه گردش معکوس |
|
اختیاری |
فشار محوری |
تی |
5 |
نیروی بالابر |
تی |
20 |
سرعت بلند کردن آهسته |
متر در دقیقه |
4.2 |
سرعت کم تغذیه: |
متر در دقیقه |
5.2 |
سرعت بلند کردن سریع |
متر در دقیقه |
30 |
سرعت تغذیه سریع |
متر در دقیقه |
37 |
گشتاور چرخشی |
نیوتن متر |
8500/4250 |
سرعت دوران |
r/min |
0-90/0-180 |
وینچ خدمات بزرگ |
تی |
4 (اختیاری) |
وینچ سرویس کوچک |
تی |
1.5 |
پمپ گل |
L/min |
BW600/10 یا BW450 |
پمپ سانتریفیوژ |
|
اختیاری |
قدرت |
اسب بخار |
180 |
سکته مغزی طولانی برای ساق پا |
متر |
1.4 |
راندمان تغذیه: |
متر بر ساعت |
10-25 |
سرعت سفر: |
کیلومتر بر ساعت |
2.5 |
شیب صعود |
|
21 درجه |
وزن |
تی |
12.5 |
بعد، ابعاد، اندازه: |
متر |
8.2x2.1x2.8 |
شرایط را تطبیق دهید |
تخت و تخت را شل کنید |
|
نوع حفاری |
سیستم حفاری گل یا سیستم حفاری DTH |
|
مطابق با DTH |
فشار هوای میانی یا فشار هوای بالا |
