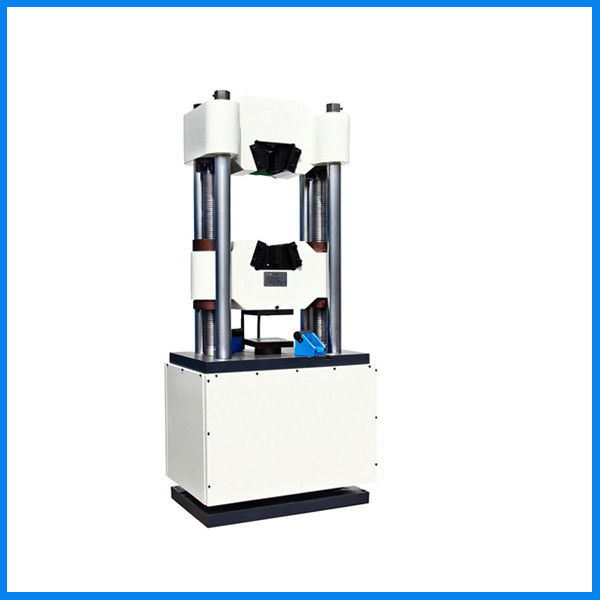

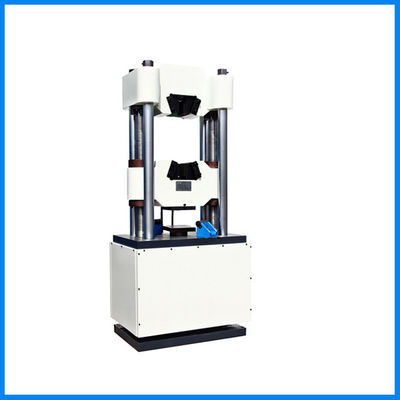

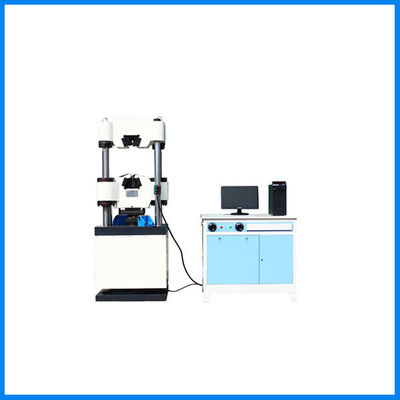

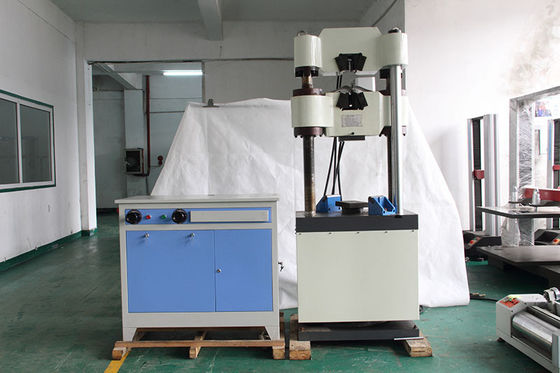

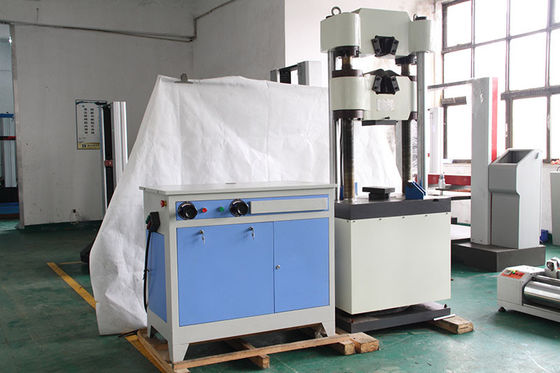

دستگاه تست کشش / خم / فشار هیدرولیک 1000 kn
دریافت فایل:
به اشتراک گذاری استانداردهای ماشین تست کشش.pdf
برنامه های کاربردی:
- نمونه تست شده: چوب، ورق فولادی، میله فولادی، سیم، پیچ و سایر مواد فلزی.
- تست متفاوت با دستگیره های مختلف: آزمون کششی، خمشی، فشاری، برشی.
- نرم افزارمی تواند صادر کندگزارشبا نتایج برای حداکثرنیرو، ازدیاد طول، استحکام کششی، مقاومت فشاری، مقاومت خمشی و غیره
فلز:
- ASTM E8، EN 10002-1، ASTM A370: تست کشش
- ASTM A370: تست خم شدن
- ASTM B-117، ISO 3768: آزمایش اسپری نمک
- ISO 6508: تست سختی راکول
- ISO 6507: تست سختی ویکرز
- ISO 6506، ASTM E10-14: سختی برینل
- ASTM E23،ISO 148: تست ضربه
صنعت کاربرد:
- محصولات الکترونیکی: تلفن همراه، کامپیوتر، تلویزیون، ضبط کننده ویدئو و غیره
- محصولات پارچه نساجی: لباس، کلاه، کفش، طناب
- سیم و کابل: کابل داده، usb،
- محصولات چرمی: کیف دستی، کیف پول، کفش چرمی، صندلی چرمی
- ابزار دقیق، وسایل نقلیه، محصولات پلاستیکی، فلز،
- مواد غذایی، شیمیایی، مصالح ساختمانی، پزشکی، هوافضا
- فلز، آهن، فولاد ....
مشخصات اصلی دستگاه تست هیدرولیک جهانی:
| مورد |
شرح |
| حداکثربار |
1000KN |
| محدوده بار |
20KN-1000KN |
| دقت بارگذاری |
± 1% |
| وضوح افزایش طول |
0.01 میلی متر |
| ضربه پیستون |
250 میلی متر |
| حداکثرسرعت ضربه پیستون |
50 میلی متر در دقیقه |
| دقت ازدیاد طول |
± 1% |
| حداکثرفضای کششی |
550 میلی متر (به استثنای ضربه پیستون) |
| حداکثرفضای فشرده سازی |
500 میلی متر (به استثنای ضربه پیستون) |
| حالت نمایش |
کامپیوتر |
| حالت بستن |
هیدرولیک |
| حالت کاربری |
کتابچه راهنمای |
| ضخامت نمونه تخت |
0-15 میلی متر |
| عرض بستن |
125 میلی متر |
| قطر نمونه گرد |
Φ13-φ60 میلی متر |
| اندازه صفحه فشرده سازی |
204*204 میلی متر |
| ابعاد قاب بارگذاری کنید |
990 × 750 × 2200 میلی متر |
| ابعاد منبع روغن |
1200 × 550 × 1100 میلی متر |
دستگاه تست جهانی هیدرولیک لوازم جانبی استاندارد اصلی:
|
صفحه بالا و پایین برای فشرده سازی (200x200 میلی متر)
|
1 مجموعه
|
|
کشش سنج
|
1 مجموعه
|
|
دسته نمونه گرد برای کشش (φ6-φ26mm)
|
1 مجموعه
|
|
دسته نمونه تخت برای کشش (0-15mm)
|
1 مجموعه
|
|
لوازم جانبی خمشی
|
1 مجموعه
|
|
لودسل با دقت بالا
|
1 مجموعه
|
|
انکودر فوتوالکتریک با دقت بالا اندازه گیری جابجایی
|
1 مجموعه
|
|
پمپ فشار قوی
|
1 مجموعه
|
|
شیر تناسب
|
1 مجموعه
|
|
شیر سروو الکترو هیدرولیک
|
1 مجموعه
|
|
لوازم قیچی (لوازم جانبی اختیاری)
|
1 مجموعه
|
تصویر اصل فشار هیدرولیک:
ویژگی اصل فشار هیدرولیک
● واردات پمپ فشار بالا، سر و صدای کمتر، فشار ثابت را اتخاذ کنید
● طراحی یکپارچه سیستم های پویا و کنسول، کارکرد آسان، صرفه جویی در فضای تست
● سطح توسط درمان اسپری، ظاهر زیبا
لوازم جانبی استاندارد اصلی:
| صفحه بالا و پایین برای فشرده سازی |
200x200 میلی متر |
| کشش سنج |
یک مجموعه |
| دسته نمونه گرد برای کشش |
φ6-φ26mm یک مجموعه |
| دسته نمونه تخت برای کشش |
0-15 میلی متر یک مجموعه |
| لوازم جانبی خمشی |
یک مجموعه |
| لودسل با دقت بالا |
یک مجموعه |
|
رمزگذار فوتوالکتریک با دقت بالا
اندازه گیری جابجایی
|
یک مجموعه |
| پمپ فشار قوی |
یک مجموعه |
| شیر تناسب |
یک مجموعه |
| شیر سروو الکترو هیدرولیک |
یک مجموعه |
|
لوازم جانبی اختیاری
لوازم قیچی
|
یک مجموعه |
معرفی مختصر سیستم کنترل STC300:
سیستم کنترل حلقه بسته تمام دیجیتالی STC300 دارای بسیاری از ویژگی های پیشرفته و نوآوری های تکنولوژیکی است که عمدتاً در موارد زیر منعکس می شود:
●برای دستیابی به نیروی آزمایش، تغییر شکل نمونه، جابجایی پیستون و فرآیند آزمایش، کنترل چهار حلقه بسته.
● سیستم اکتساب داده ها از کانال های مبدل 24 بیتی A/D با دقت بالا 4 طرفه تشکیل شده است.حداکثر وضوح حداکثر 1 / 300000، کامل بدون توجه به بخش.
● از BB، AD، Xilinx و دیگر دستگاه‌های یکپارچه با نام تجاری اصلی، طراحی تمام دیجیتال استفاده کنید.
● مطابق با استاندارد PCI، رایانه و نصب شناسایی خودکار،
● سیستم های اندازه گیری الکترونیکی بدون اجزای آنالوگ مانند پتانسیومتر برای اطمینان از قابلیت تعویض برای نگهداری و تعویض آسان.
معرفی مختصر نرم افزار MaxTest:
نرم افزار MaxTest مطابق با GB228-87، GB228-2002 و سایر مفاد مربوطه بیش از 30 استاندارد ملی
● سیستم نرم افزار کامپیوتری بسیار یکپارچه، عملکرد پایدار، آسان برای تنظیم و غیره است.در زمان واقعی داده های تجربی را می توان جمع آوری کرد، تحقق آزمایشی منحنی های مشخصه نمایش پویا در زمان واقعی، فایل های داده های آزمایشی را می توان با پایگاه داده Access یا روش SQLserve برای ذخیره پایگاه های داده بزرگ برای تسهیل اشتراک گذاری منابع برای دستیابی به مشتری و مدیریت شبکه استفاده کرد. ، و تجزیه و تحلیل مجدد کاربر.برای انواع گزارش های تعریف شده توسط کاربر word2000، نرم افزار می تواند به راحتی دسترسی داشته باشد تا کاربران مختلف را حل کند یا همان کاربر در زمان های مختلف گزارش آزمایشی دارای مشکلات مختلف نیاز است.این نرم افزار می تواند نیروی آزمایش، جابجایی، زمان، داده های خام و منحنی مشتق حاصل را مدیریت کند.
● عملکرد حفاظت: این دستگاه دارای دو نوع نرم افزار و حفاظت از حد مکانیکی است، بیش از حداکثر بار می تواند به طور خودکار نسبت تنظیم پویا را خاموش کند.با جریان بیش از حد، ولتاژ بیش از حد، اضافه بار و سایر عملکردهای حفاظتی..
● برای کانال های بار را می توان به طور خودکار برچسب گذاری کرد و به طور مستقیم آسان است.
● آزمایش دسته ای می تواند منحنی ها را در سطوح مختلف نشان دهد.
● این نرم افزار کاربر را قادر می سازد تا تنظیمات سرعت را برای تنظیم سرعت کامپیوتر شخصی سازی کند.همچنین می تواند به کالیبراسیون با دقت بالا سرعت در هر زمان دست یابد، سرعت بخش و کدگذاری را تنظیم کنید.
● نظارت بر فرآیند آزمایش: دوره آزمایش نیروی آزمایش، جابجایی، منحنی ها و سایر پارامترها را می توان در زمان واقعی نمایش داد.
● طبقه بندی ویژگی های مدیریت حقوق نرم افزار: به منظور بهبود امنیت نرم افزار و داده ها، نرم افزار می تواند رمزهای عبور مختلفی را برای محافظت از داده ها تنظیم کند.
● نتایج بازتولید ویژگی ها: همزیستی عملیات آزمایشی کامل است، پس از ساعت، با توجه به نیاز کاربر در هر زمان در آینده برای باز کردن و تجزیه و تحلیل مجدد داده های آزمایشی.
● با توجه به کاربر می تواند بار ~ زمان، بار ~ جابجایی، جابجایی ~ منحنی زمان را برای انجام آزمایش و نمایش داده ها، ذخیره سازی، تجزیه و تحلیل و چاپ انتخاب کند.
● تابع پیمایش نقطه به نقطه منحنی: با کلیک ماوس بر روی منحنی نیرو و تغییر شکل مقدار هر نقطه به منظور دستیابی به پارامترهای مختلف.
●تابع مقایسه: شما می توانید به طور همزمان تعداد منحنی های آزمایشی را مشاهده کنید، منحنی های متعدد را می توان روی هم قرار داد، تقویت محلی برای دستیابی به ویژگی های نمونه تجزیه و تحلیل می شود.
● Power Interface: رابط کانال نیرو و نرم افزار تست با توجه به نیازهای کاربر با انواع سنسورها و قابل کالیبره شدن، تغییر پارامترها و تست عادی.
● فرکانس نمونه برداری داده ها: می توانید با توجه به الزامات تست کاربر فرکانس نمونه برداری با سرعت بالا را انتخاب کنید.
تصویر نرم افزار:
