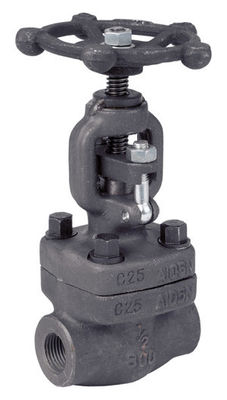

ASME B16.34 OS، Y دریچه فلزی فلزی CL150 CL300 CL600
جزئیات سریع
استاندارد یا غیر استاندارد: استاندارد
اتصال پایان نوع: پیچ و مهره Bonnet سوکت جوش پایان، پایان رشته، پایان فلنج، سوکت جوش و پایان موضوعی (به منظور)
ساختار: دروازه
فشار: فشار متوسط
قدرت: دستی یا فعال
نوع: جعلی
دما رسانه: دمای طبیعی
رسانه ها: نفت، گاز، آب، بخار، اسیدها
عملیات: دست چرخ
سای: 1/2 "~ 2"
فشار: 150LB ~ 1500LB (DN15-50)
مواد: A105، LF2، F11، F22، F304، F316، F51، مونل و غیره.
بسته بندی: جعبه بسته بندی چوبی و یا به عنوان مورد نیاز
شرح
سوپاپ Globe سوپاپ API 602:
دریچه های Globe به طور عمده برای تنظیم یا تنظیم جریان حجم جریان نصب می شوند. یک دریچه ی کره ی زمین زمانی توصیه می شود که جریان پیوسته مایع به علت افت فشار بالا ذاتی طراحی طراحی دریچه ها مورد نیاز است. این نوع شیر همیشه باید نصب شود؟ اطمینان حاصل شود که جریان ورودی از طریق پایه صندلی شیر وارد می شود. دریچه فلش مهر و موم بر روی بدن نشان می دهد جهت هدایت شده در جریان است. دریچه های Globe ممکن است با مایعات حاوی ذرات در تعلیق استفاده شود.
ویژگی های شیرآلات:
صندوق عقب پیچیده، خارج از پیچ و یوک، ساقه های در حال رشد، سطوح صندلی فلزی
طراحی محور:
ساقه از قاعده تقلبی جعلی است. حداقل قطر ساقه باید بر اساس نیاز استاندارد باشد.
Bellville Spring Loaded Packack Impacking سیستم:
در صورت درخواست توسط مشتری، سیستم ایمنی بسته بندی سیستم باربری Belleville را می توان برای افزایش دوام و قابلیت اطمینان مهر و موم بسته بندی استفاده کرد.
طراحی صندلی عقب:
تمام دریچه های ما دارای طراحی صندلی عقب هستند. در بیشتر موارد، دریچه کربن stell globe با صندلی قابل استفاده مجدد نصب شده است. برای دریچه فولاد ضد زنگ، صندلی عقب به طور مستقیم در کلاهک کاری ماشینکاری می شود و یا بعد از جوشکاری ماشینکاری می شود. وقتی دریچه ی زمین به طور کامل باز است، مهر و موم صندلی عقب می تواند بسیار قابل اعتماد باشد. با این حال، به عنوان در مورد نیاز API، توصیه نمی شود اضافه کردن و یا تغییر چاقو با میانگین صندلی عقب زمانی که شیر حاوی فشار است.
صندلی:
برای دریچه کربن فولاد، صندلی فولادی فورج شده است. سطح مهر و موم صندلی اسپری جوش داده شده با آلیاژ سخت مشخص شده توسط مشتری است. صندلی رشته ای قابل تنظیم برای فولاد NPS ≤ 12 فولاد کربن استفاده می شود. دریچه ای از فولاد ضد زنگ، صندلی یکپارچه به طور معمول استفاده می شود، یا به طور مستقیم به طور یکپارچه جوش آلیاژ سخت. در صورت درخواست توسط مشتری، موضوعی یا جوش بر روی صندلی نیز برای دریچه فولاد ضدزنگ اختیاری است.
مهره ساقه:
معمولا مهره ساقه از ASTM A439 D2 ساخته شده است. این نیز می تواند از طرف مشترک مس باشد، در صورتی که توسط مشتری واجد شرایط باشد. برای شیر سوپ بزرگ، نورد غلتکی در دو طرف مهره ساقه نصب شده است تا حداقل گشتاور باز و نزدیک دریچه ی زمین را کاهش دهد.
سوپاپ مخصوص:
علاوه بر دریچه های مشترک جهان، ما همچنین دریچه ی کره ی زمین را ایجاد می کنیم. سوپره سوپاپ مهر و موم، دریچه پوشش جک و غیره
محدوده ابعادی
NPS: 1/2 '' - 2 "
رتبه بندی فشار: 150-800،900-1500
کلاس | اندازه | ابعاد (میلی متر) | وزن |
NPS | DN | ل | د | s | ه | W | NPT |
|
155-800 | 1/2 | 15 | 79 | 9.5 | 21.8 | 158 | 100 | 1/2 | 2 |
3/4 | 20 | 92 | 12.7 | 27.1 | 192 | 100 | 3/4 | 3 |
1 | 25 | 111 | 17.5 | 33.8 | 252 | 125 | 1 | 4 |
5/4 | 32 | 120 | 23.8 | 42.6 | 252 | 160 | 5/4 | 6 |
3/2 | 40 | 152 | 28.6 | 48.7 | 289 | 180 | 3/2 | 7 |
2 | 50 | 172 | 36.5 | 61.1 | 330 | 200 | 2 | 11 |
900-1500 | 1/2 | 15 | 111 | 9.5 | 21.8 | 207 | 100 | 1/2 | 2 |
3/4 | 20 | 111 | 12.7 | 27.1 | 207 | 100 | 3/4 | 3 |
1 | 25 | 130 | 17.5 | 33.8 | 240 | 125 | 1 | 4 |
5/4 | 32 | 152 | 23.8 | 42.6 | 258 | 160 | 5/4 | 6 |
3/2 | 40 | 172 | 28.6 | 48.7 | 290 | 180 | 3/2 | 8 |
2 | 50 | 220 | 36.5 | 61.1 | 337 | 200 | 2 | 13 |
کاربرد :
ذخیره سازی سرد، صنایع شیمیایی، صنعت پتروشیمی، ماشین آلات، ساخت و ساز شهری، آتش نشانی، درمان آب، متالورژی، برق و غیره
برای جلوگیری از هر گونه اشتباه و ایجاد یک راه حل مناسب برای پرس و جو، لطفا لطفا informaiton زیر را مشخص کنید:
- استاندارد طراحی
- استاندارد اتصال
- اندازه سوراخ، جدول لوله ID / OD
- جنس بدنه .
- اصلاح (مواد داخل قطعات).
- نوع اتصال اتصال
- اعمال (دستی، دنده، محرک و نوع)
- متوسط و کامپوننت نرخ جریان Min./Max.
- کلاس فشار ANSI، دمای عملیاتی، فشار عملیاتی / دیفرانسیل محدوده دمای محیط محاسبات مربوط به خوردگی.
- اندازه سوراخ، جدول لوله ID / OD
- Descripetion برنامه.
- الزامات سند، مانند: گواهی میل، گواهی مواد، گزارش تست، و غیره ...
- تست و بازرسی مورد نیاز، مانند: آزمون هیدرولیک، تجزیه و تحلیل مواد، تجزیه و تحلیل مواد شیمیایی، و غیره
