Injection weight: | 153g,171g,211g | material: | PET |
---|---|---|---|
tie-bar space(mm): | 375*375 | machine weight: | 3.4T |

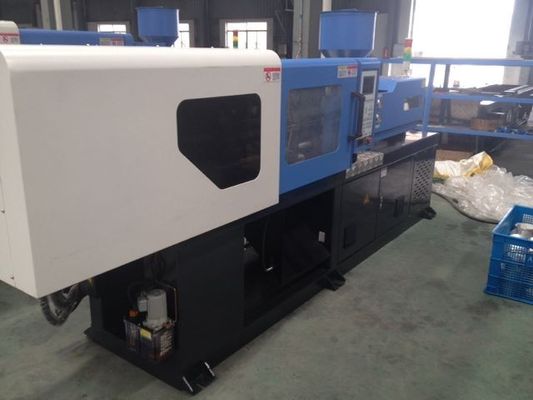

دستگاه قالب گیری تزریقی کوچک سروو پت با سیستم هیدرولیک
1. ویژگی ها
دستگاه با بهینه سازی طراحی ساختار ضامن ، سکته مغزی قالب را در برابر قالب کراوات کابل کاهش می دهد ، که زمان باز شدن قالب را تا حد زیادی کاهش می دهد.
پیچ و بشکه مخصوص کراوات کابل نایلونی ، ظرفیت پلاستیک سازی زیاد است ، سرعت مذاب سریع است.
پلات قالب ، قاب ماشین ، ضخامت قطعات سازه ، سفت و سخت تقویت شده برای اطمینان از عمر دستگاه
سرعت تزریق سریعتر از دستگاه معمولی است
قسمت کنترل
این کامپیوتر تزریق پلاستیک وارداتی ، با صفحه نمایش کریستال با وضوح بالا و رابط انسانی و رایانه ای را به دو زبان چینی و انگلیسی تصویب می کند ، از طریق کنترل و درمان مستقل CPU ، باعث افزایش سرعت عملکرد سیستم کنترل و نگران کننده دمای فوق العاده روغن شده است. در نتیجه سرعت عملكرد دستگاه را بهبود می بخشد و از سیستم كنترل دما با فشار بالا برای اطمینان از صحت و قابلیت اطمینان دمای بشكه استفاده می كند ، همچنین به توابع شروع ضد سرما ، هشدار دهنده و حافظه پارامتر برای مدل سازی مجهز است. با حفاظت از رمز عبور ، تزریق و سوئیچ توسط خط کش مکان وارد شده کنترل می شود
بستن قسمت
موتور روغن ، تنظیم قالب دنده را تنظیم می کند ، با هماهنگ سازی خوب ، می توان قالب را مطابق با فشار تنظیم شده تنظیم کرد که هم راحت و هم قابل اطمینان است.
ساختار میل لنگ پنج پشتیبان ، قالب و تکیه گاه ها همه از ساختار پورتال استفاده می کنند ، با استحکام خوب و دقت بسیار مناسب ، با استفاده از طراحی بهینه کامپیوتر ، قالب از تجزیه و تحلیل قطعی سیستم کمتر استفاده می کند .با دستگاه کشش دو هسته ای ، دارای کمترین حساسیت کم است عملکردهای محافظت در برابر فشار ، محافظت مکانیکی ، هیدرولیکی و برقی ، ایمنی انسان را تضمین کرده است ، قیف پرشکن قابل تخلیه را می توان به راحتی و به صورت خودکار نصب کرد ، پلاتین متحرک به صورت رول و با اصطکاک کمی و حرکتی متعادل و قابل اعتماد نصب می شود.
پیچ و بشکه آلیاژ آلومینیوم کروم ، مولیبدن و آلومینیوم بسیار خوب تحت فرآیند نیترید قرار گرفته است که در مورد مواد پلاستیکی مختلف قابل استفاده است ، سیلندر تزریق به موازات تعادل در هر دو طرف بشکه است ، به منظور اطمینان از عدم انحراف نازل ، آب بندی مناسب. لاستیک فاقد نشتی است. مجهز به سیستم پشتیبان ستون دوتایی است که می تواند تحت فشار و سرعت های مختلفی تزریق کند ، همچنین از دستگاه پیش تزریق موتور هیدرولیک یک مرحله ای استفاده می کند
2. مشخصات:
HM-110 | ||||
واحد تزریق | واحد | آ | ب | ج |
صفحه نمایش دیجیتال | میلی متر | 34 | 36 | 40 |
SCREW L / D RETIO | L / D | 23.1 | 21.8 | 19.6 |
VOLUME تزریق | cm3 | 167 | 188 | 232 |
تزریق WEIHGT | گرم | 153 | 171 | 211 |
اوز | 5.39 | 6.04 | 7.46 | |
نرخ تزریق | cm3 / s | 84.3 | 94.5 | 116.7 |
فشار تزریق | ماما | 206 | 183 | 149 |
سرعت CREW | دور دقیقه | 210 | ||
واحد چنگال | ||||
فشار چنگال | KN | 1100 | ||
STROKE MOLD باز کنید | میلی متر | 330 | ||
فاصله بین میله های کراوات | میلی متر | 375 375 | ||
MAX.MOLD HEIGHT | میلی متر | 380 150 150 | ||
EJECTOR STROKE | میلی متر | 100 | ||
نیروی اجباری | KN | 38 | ||
دیگران | ||||
فشار MAX.PUMP | ماما | 16 | ||
PUMP MOWOR POWER | کیلو وات | 13 | ||
قدرت بخاری | کیلو وات | 7.5 | ||
ابعاد ماشین | میلی متر | 1.75 3 1.2 4. 4.3 | ||
ظرفیت مخزن روغن | ل | 170 | ||
وزن ماشين | تی | 3.1 |
3. پیکربندی:
جزء | نام تجاری و اصلی | ||
پمپ ثابت | سروو | ||
سیستم هیدرولیک | |||
موتور هیدرولیک | INTERMOT-ITALY-چین | INTERMOT-ITALY-چین | |
CONTROLLER SERO MOTOR | / | TONGLING-CHINA | |
PYDP HYD | درست شد | VICKERS-USA یا YUKEN-JAPAN | VICKERS-USA یا YUKEN-JAPAN |
پمپ دنده ای | / | SUMITOMO-JAPAN | |
VALRECTION VALVE | VICKERS-USA یا YUKEN-JAPAN | VICKERS-USA یا YUKEN-JAPAN | |
PP VALVE | HNC-TAIWAN | / | |
تنظیم موتور | INTERMOT-ITALY-چین | INTERMOT-ITALY-چین | |
سیستم برقی | |||
کنترل | TECHMATION-TAIWAN | TECHMATION-TAIWAN | |
مجدداً | SCHNEIDER-GERMANY | SCHNEIDER-GERMANY | |
ترانسفورماتور خط | میران-چین | میران-چین | |
SWITCH محدود | SCHNEIDER-GERMANY | SCHNEIDER-GERMANY | |
BREAKER | SCHNEIDER-GERMANY | LS-KOREA | |
ELEC'MOTOR | HUANQIU-چین | / | |
دیگران | |||
لوله فشار بالا | GOODYEAR-USA | GOODYEAR-USA | |
مهر | هلات-انگلیس | هلات-انگلیس | |
انتشار خودکار | SL-چین | SL-چین | |
صفحه و باربل | 38CrMoAlA-چین | 38CrMoAlA-چین |
4. نقاشی از صفحه
