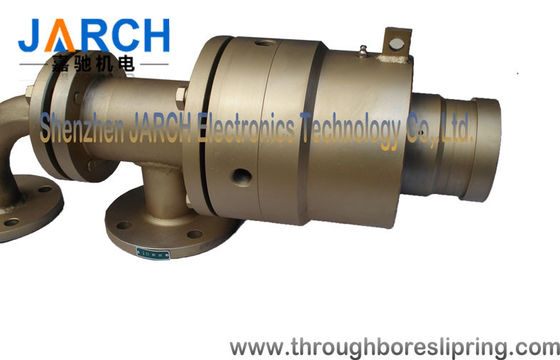

لوله متحرک هیدرولیک روتاری با سرعت بالا 300psi hot oil quick couplings
ویژگی:
1.It می تواند در محیط 245 ℃ کار می کنند
سرعت 2.Its تا 2000RPM است
3. می تواند فشار 300psi را تحمل کند
4. سنگ شکن ساخته شده از آهن چدن و پوشش و روتور ساخته شده از فولاد کروم
5. اتحادیه های ساخت و ساز ناهموار
جزئیات سریع:
| ماده: فولاد ضد زنگ | تکنیک: ریخته گری | نوع: اتصال |
| محل منبع: شنژن، چین | شماره مدل: JSR-JT-BKD | نام تجاری: JARCH |
| اتصال: زن | شکل: دور | کد سر: دور |
| SIZE: 3/8 '' تا 4 '' | M edium: روغن هدایت گرما | مواد روتور: ss304 |
| حداکثر سرعت: 2000RPM | فشار مکرر : 300psi | حداکثر درجه حرارت: 245 ℃ |
بسته بندی و تحویل:
| جزئیات بسته بندی: | بسته کارتن صادرات استاندارد |
| جزئیات تحویل: | سفارش 15 روز پس از دریافت پرداخت
حمل و نقل: توسط DHL، FedEx، UPS یا TNT ...... |
شرح:
مفصل دوار، همچنین به عنوان یک مفصل دوار یا مفصل گردنده نامیده می شود، یک مهر و موم مکانیکی بین یک لوله تامین ثابت و یک درام یا سیلندر چرخان ایجاد می کند تا جریان انتقال رسانه انتقال حرارت را به و یا از رول چرخش خارج کند. رسانه انتقال حرارت معمولا با اتصالات دوار و اتصالات چرخشی استفاده می شود شامل بخار ، آب ، روغن هرمال ، خنک کننده ، روغن هیدرولیک هوا .
مفصل گردان سری BKD شامل دو دنده بزرگ دقت و مهر و موم اصول طراحی با استفاده از صاف، مهر و موم شده تحمل و پوشیدن به حداقل، گسترش عمر مفید.
فواید:
1. لوله کشی لوله با درجه حرارت بالا مقاوم در برابر فشار بالا
2. اتحادیه های ساخت و ساز نازک مناسب برای فشار بالا، روغن گرما و حرارت بالا، بخار
3 مهر و موم از آلمان وارد شده است، که عملکرد عالی اتحادیه چرخشی ما را تضمین می کند.
4. طراحی ساختار پایه قابل جدا شدن مناسب برای تبدیل بین تک و چند passsages است
5. استفاده از پالت گرافیت تعادل جبران بهار، از این رو اجتناب از بهار خوردگی و طول عمر را افزایش می دهد.
6. ایده آل برای روغن حرارتی و برای فشار قابل توجهی بالاتر، درجه حرارت
7. H osing ساخته شده از آهن چدن و پوشش و روتور ساخته شده از فولاد کروم
8. بهار مقاوم در برابر درجه حرارت بالا داشته باشید
سری BK می تواند حداکثر 2000rpm، 1.1Mpa، -30 ~ 245 ℃ انجام نفت انتقال.
حداکثر درجه حرارت: 350 ℃ می تواند اختیاری باشد.
ابعاد:
سری BKD - دوبلکس لوله داخلی ثابت (استفاده از سیفون ثابت)
مشخصات فنی:
| متوسط توصیه شده | روغن هدایت گرما | | اندازه های موجود | 1/4 "- 4" | | حداکثر فشار آب | | اندازه 1/4 "- 1 1/2" | 50،0 بار | | اندازه 2 " | 40،0 بار | | حداکثر درجه حرارت | | اب | 130 درجه سانتی گراد | | حداکثر سرعت | | اندازه 1/4 "- 3/4" | 20000 دور در دقیقه | | اندازه 1 " | 1500 دور در دقیقه | | اندازه 1 1/4 "- 1 1/2" | 1500 دور در دقیقه | | اندازه 2 " | 750 دور بر دقیقه |
|
|
|
|
برنامه های کاربردی:
• ماشین آلات کاغذ
• فولاد، راه راه، پارچه،
• رنگرزی، لاستیک، پلاستیک، شیمیایی، ماشین آلات
دستورالعمل نصب و راه اندازی:
اتحاد روتاری Rotary Systems یک کامپوننت دقیق است که اگر به درستی نصب شود، عمر طولانی و بدون نشت را فراهم خواهد کرد. هنگام نصب اتحاد خود، این دستورالعمل کلی را دنبال کنید:
اتصالات
اتحادیه های سیستم های روتاری همیشه باید با استفاده از اتصالات انعطاف پذیر نصب شوند. برای جلوگیری از آسیب به یاطاقان، اتحادیه باید در طول عملیات مرکز خود را پیدا کند. ضروری است که یا شفت و یا مسکن سخت لوله کشی نیست.
مسکن اتحاد باید در یک بسته بندی قرار گیرد و اتصال انعطاف پذیر باید قبل از نصب اتحاد به دستگاه نصب شود.
تمیز کردن نخ ها و صورت قبل از نصب. استفاده از نوار تفلون لوله یا سیلانت لوله در موضوعات NPT. به عنوان یک راهنما، نخ NPT باید به راحتی دست 1 - 3 پیچ برای مهر و موم موضوعات. هنگام نصب رشته های موازی، باید از واشرهای یا حلقه های مناسب استفاده کنید.
در هنگام نصب بر روی این دستگاه، منحنی کوچک و بدون زاویه در شلنگ باید وجود داشته باشد. ضروری است که مسکن یا شفت اجازه داده شود که شناور شود تا جبران هر گونه بی نظمی و یا عدم تعادل باشد.
ضد چرخش
در بسیاری از موارد اتصالات شلنگ انعطاف پذیر برای ضد چرخش استفاده می شود. برنامه های دیگر نیاز به یک دستگاه خارجی برای ضد چرخش مانند چنگال در اطراف اتصالات، پین، یوغ یا براکت. دستگاه های ضد چرخش باید "شناور" برای جلوگیری از آسیب به اتحادیه.
تصفیه
برای جلوگیری از آسیب به شفت یا مهر و موم، سیستم های روتاری نیاز به فیلتر کردن تا 10 میکرون یا کمتر. عدم انجام چنین کاری ممکن است گارانتی شما را نادیده بگیرد و باعث ناراحتی زودرس شود.
روانکاری
اگر اتصالات خود را در اتصالات گریس داشته باشید، اتحادیه را با بیش از دو پمپ گریس مناسب در هر گونه اتصالات روان کنید.
تماس با ما:
Jarch محصولات اصلی:
1. مجموعه ای از اتصالات دوار نوری فیبر نوری
2. از طریق سری حلقه لغزش
3. سری حلقه لغزش الکترو اپتیکال
4. مجموعه حلقه های لغزنده ترکیبی
5. سری های دوار اتصال پنوماتیک
6. اتحاد اتحاد هیدرولیک روتاری
7. سری حلقه لغزش کپسول
8. سری حلقه لغزش بانجی
9. seriels حلقه لغزش بالا
10. سری حلقه لغزش سریع
11. سری حلقه لغزنده ترموکوپل
12. سری حلقه لغزش مینیاتوری
13. سری حلقه لغزش توربین بادی
14. سری حلقه اترنت
15. سری حلقه لغزش ضد انفجار
16. سری حلقه لغزش گرسنه
چرا انتخاب حلقه لغزش JARCH؟
شرکت JARCH یک تولید کننده حلقه لغزش حرفه ای در شنزن، چین است. JARCH یکی از مشهورترین مارک های چینی در جهان برای حلقه های لغزشی با کیفیت بالا و خدمات درجه اول است. از آنجا که در سال 1998 تاسیس شد، ما متعهد به نوآوری، توسعه و تولید حلقه های لغزش با کیفیت بالا و ارائه راه حل های چرخش کامل برای مشتریان در سراسر جهان است.
با بیش از 19 سال تجربه در زمینه، JARCH روابط تجاری بلند مدت را با شرکت های فراملی، مؤسسات تحقیقاتی، ادارات صنعت نظامی، دانشگاه های مشهور و همچنین بسیاری از شرکت های صنایع مختلف در خانه و خارج از کشور برقرار کرده است.
ما در حلقه های لغزنده سفارشی طراحی شده برای مطابقت با نیازهای پروژه خود را برای عملکرد، تست، صلاحیت و تحویل تخصص. تیم های ما اهمیت برنامه ریزی جامع پروژه را برای موفقیت پروژه شما درک می کنند.
نمی توان حل حلقه لغزش را پیدا کرد؟
در شرکت JARCH، ما تلاش می کنیم تا نیازهای مشتریانمان را برآورده کنیم. اگر مجموعه ای از مدل استاندارد ما به الزامات شما برسد، تیم طراحی ما با شما کار خواهد کرد تا طراحی یک مجموعه حلقه لغزشی که نیازهای دقیق شرکت شما را برآورده کند. با بیش از 19 سال تجربه، JARCH بیش از 10،000 نقاشی، هزاران طرح حلقه سفارشی و تجارب مشتریان را در سراسر جهان جمع آوری کرده است.
سوالات متداول
| Q1: آیا شما یک کارخانه یا یک شرکت تجاری هستید؟ |
| A: ما یک کارخانه حرفه ای با گروه تحقیق و توسعه در سطح بالا هستیم. |
| Q2: چند نوع حلقه لغزنده را دارید؟ |
A: ما می توانیم انواع حلقه های لغزش عرضه کنیم. مانند حلقه لغزش مینیاتوری،
حلقه لغزش مینیاتوری، حلقه لغزش فیبر نوری، مشترک روتاری RF، ترکیب HD نوع،
حلقه لغزنده دیسک، حلقه لغزش برق باد، حلقه لغزش برق خورشیدی، حلقه لغزش و غیره |
| Q3: آیا شما می توانید حلقه های لغزش را با سیگنال های فرکانس بالا و (یا) سیگنال های ارتباطی نوری تامین کنید. |
| A: بله، ما می توانیم به عنوان درخواست شما، حلقه های لغزشی سیگنال مخلوط را عرضه کنیم. |
| Q4: عمر کاری حلقه های لغزش شما چیست؟ |
A: 30 ~ 50 میلیون انقلاب برای دستگاه های استاندارد، 50 ~ 80 میلیون انقلاب برای موارد خاص،
ما همچنین می توانیم به عنوان نیازهای خاص خود به انقلاب های بسیار بالاتر ارائه دهیم. |
| Q5: آیا OEM و ODM را عرضه می کنید؟ |
| A: بله، ما OEM و ODM را عرضه می کنیم. |
| Q6: چه اطلاعات فنی باید برای مدل حلقه لغزش ما سفارشی ارائه شده است. |
A: اگر میخواهید مدل حلقه لغزش ویژه را هزینه کنید، به جزئیات زیر نیاز دارید: سرعت عملیات (RPM)
b نوع نصب اندازه cline d.channels (تعداد تک سیم در کنار کابل)
ولتاژ و جریان e.rated برای حلقه های انرژی و حلقه های سیگنال f.the نوع سیگنال و مرتبط است
پارامترها (بسیار مهم) g.operating درجه حرارت h.IP (شرایط آب بندی) |
| Q7: مدت زمان تولید خود را چه مدت است؟ |
A: برای محصولات استاندارد نیاز به 7 تا 15 روز، 10 تا 20 روز برای محصولات سفارشی ساده،
15 تا 40 روز برای نمونه های پیچیده سفارشی. |
| Q8: پورت تحویل شما چیست؟ |
| A: بندر تحویل ما شنژن است |
| Q9: چطور کالا را تحویل می دهید؟ |
A: معمولا سفارشات کوچک را می توان توسط هوا تحویل داده، سفارشات بزرگ را می توان از طریق دریا تحویل داده شود.
می توان آن را قبل از تحویل مذاکره کرد. |
| نکته: |
| اگر سؤال دیگری دارید، لطفا بدون هیچ گونه تردید تماس بگیرید. |
